1、产品介绍
◆ Donewell高强聚酯布是上海龙孚道路养护工程有限公司代理的可以防治不同类型路面裂缝和渗水问题的进口新型高性能无纺聚酯纤维布。
◆ Donewell高强聚酯布100%由聚酯纤维材料制作而成，强度更高，抗裂防水性能更好。
◆ Donewell高强聚酯布是系列产品，可根据不同的使用层位选择不同厚度的产品，完美解决层间粘结问题。
◆ Donewell高强高强聚酯布最大限度的发挥了聚酯纤维的韧性和强度，纤维表面涂有特殊耦粘剂可有效保证粘层沥青的充分渗透确保结构层之间粘结牢固。
◆ Donewell高强聚酯布可以经受高达260℃的高温，在上覆沥青混合料层高温施工条件下能够保持不变脆，不皱缩，不变形。
◆ Donewell高强聚酯布由短纤聚酯纤维与耦粘剂复合而成，当路面铣刨再生时，Donewell高强聚酯布可被粉碎成短纤聚酯纤维，对再生混合料起到加筋的作用，从而提升再生混合料性能。
2、技术指标
|
检测项目 |
单位 |
技术要求 |
检测方法 （JTG E50-2006） |
||
|
Donewell DW50 |
Donewell DW80 |
Donewell DW100 |
|||
|
单位面积重量 |
g/m² |
50±2 |
80±2 |
100±3 |
T1111-2006 |
|
厚度 |
mm |
0.3±0.1 |
0.55±0.1 |
1.0±0.1 |
T1112-2006 |
|
幅宽 |
m |
2.0±0.1 |
2.0±0.1 |
2.0±0.1 |
T1113-2006 |
|
纵向最大拉伸强度(/min) |
KN/m |
≥5 |
≥7 |
≥10 |
T1121-2006 |
|
横向最大拉伸强度(/min) |
KN/m |
≥4 |
≥7 |
≥10 |
T1121-2006 |
|
纵向延伸率(/min) |
％ |
≤30 |
≤32 |
≤36 |
T1121-2006 |
|
横向延伸率(/min) |
％ |
≤30 |
≤32 |
≤36 |
T1121-2006 |
|
15％形变强度(纵向) |
KN/m |
≥2 |
≥4 |
≥7 |
T1121-2006 |
|
15％形变强力(横向) |
KN/m |
≥1.5 |
≥4 |
≥7 |
T1121-2006 |
|
CBR 顶破强度 |
N |
≥500 |
≥700 |
≥1500 |
T1126-2006 |
|
200℃热收缩 (纵向)/60min |
％ |
≤1.0 |
≤1.0 |
≤1.0 |
- |
|
200℃热收缩 (横向)/60min |
％ |
≤1.0 |
≤1.0 |
≤1.0 |
- |
|
沥青吸收量 |
kg/m2 |
≥0.3 |
≥0.4 |
≥0.7 |
ASTM D6140 |
|
熔点 |
℃ |
>260 |
>260 |
>260 |
ASTM D276 |
3、施工使用说明
3.1 施工前的准备工作
◆ 在铺装Donewell高强聚酯布之前，需用清洁工具清扫路面，建议使用空气压缩机吹净路面。
◆ 填补裂缝。当裂缝宽度大于6mm时，必须进行填补。在铺装Donewell高强聚酯布之前修补坑槽和已损坏路面。
3.2 洒布沥青
◆ 宜洒布热沥青或高粘改性乳化沥青作为粘层油。
◆ 施工环境温度：洒布沥青粘层环境温度宜在5℃以上。
◆ 沥青喷洒温度：热沥青最佳喷洒温度为155~168℃。乳化沥青常温喷洒。
◆ 洒布宽度：应宽于Donewell高强聚酯布幅宽5~10cm。
◆ 沥青用量：当采用Donewell DW100高强聚酯布时推荐喷洒热沥青，洒布量为0.8~1.2kg/m2，当采用Donewell DW50或80高强聚酯布时推荐喷洒热沥青或乳化沥青。高度老化和铣刨过的路面可能需洒布接近上限的粘层沥青才能达到良好的粘结。
3.3 铺装
◆ Donewell高强聚酯布可按多种宽度规格供货，最大宽幅为2米，每卷长约200米，可采用人工或机器铺装。
◆ 在粘层沥青洒布后应立即开始铺装，不要使沥青洒布车距Donewell高强聚酯布铺装作业面过远 。一定要保证Donewell高强聚酯布平整铺装于粘层油上与其形成良好粘结。
◆ Donewell高强聚酯布双面性质相同，可依据施工方便铺装，铺装时褶皱或打折处应当及时用工具刀划开压实以保证Donewell高强聚酯布和粘层油的良好粘结。
◆ 纵横向搭接。在保证搭接部位能喷洒到沥青并粘结牢固的情况下，搭接宽度为5~10cm，如无法保证，应平接，需将多余部分裁切。横向接缝搭接方向应为摊铺沥青混合料方向。
◆ 如需要，可以在铺装Donewell高强聚酯布后，铺装沥青混合料前开放施工车辆。夏季施工时，暴露的粘层油可撒细砂或沥青砂覆以免粘轮破坏已铺装好的工作面。禁止在铺装好的Donewell高强聚酯布工作面上急弯急拐以避免对Donewell高强聚酯布造成损坏。4、典型应用

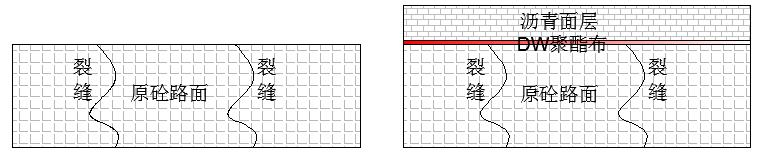

路面清扫后，喷洒热沥青或乳化沥青，加铺Donewell高强聚酯布再加铺沥青层

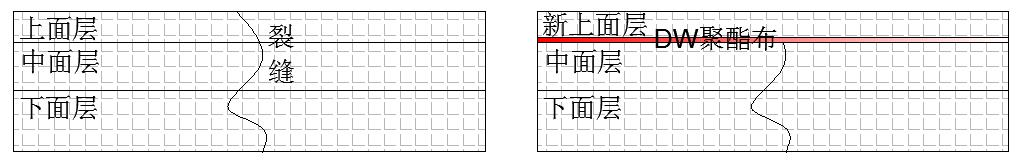

原路面铣刨上面层，在裂缝位置加铺Donewell高强聚酯布应力吸收层再罩面
|

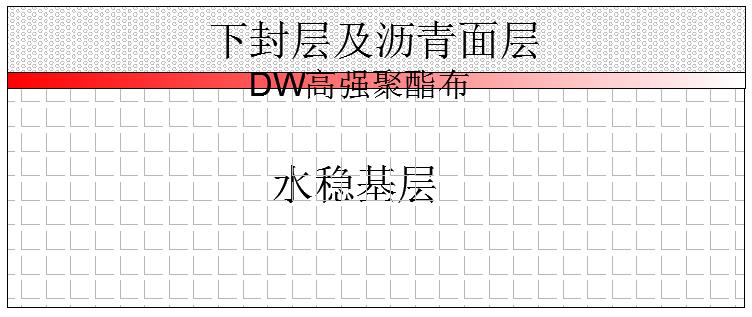

水稳基层建成后，喷洒热沥青或乳化沥青，加铺Donewell高强聚酯布，再施工下封层和沥青面层
